JB-QB-OT6010電氣火災監控探測器安裝需了解功能參數說明

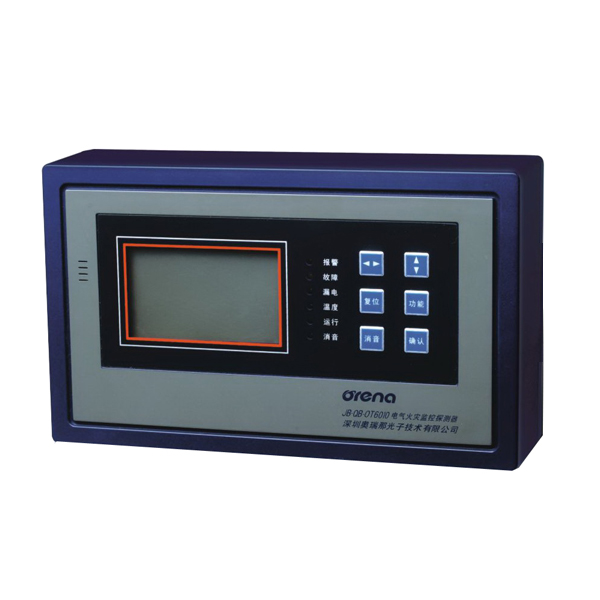

一、JB-QB-OT6010電氣火災監控探測器產品概述

　　JB-QB-OT6010電氣火災監控探測器是智能型探測器，該產品既可以大量的聯機使用，也可以獨立式使用（具有漏電/過流/溫度/過壓/欠壓/缺相/偏移/的檢測和報警功能，另有可選功能：報警時能自動切斷被監控電路，即具有繼電器輸出功能）。JB-QB-OT6010集電氣火災監控探測及報警功能于一體，具有高智能化、功能齊全、性能可靠、迷你設計、外形美觀、設定簡單、儀表式安裝等特點。是令人耳目一新的全新思路設計的結晶，是對防范電氣火災事故的又一新貢獻。

　　JB-QB-OT6010電氣火災監控探測器由剩余電流互感器、溫度傳感器和監控報警器組成，當被保護線路中的剩余電流互感器探測到的剩余電流超過監控報警器的預設定值或溫度傳感器探測到的溫度超出預設定值時，監控報警器經分析、確認后發出聲光報警信號和控制信號。監控報警器能顯示報警線路、泄漏電流大小，傳感器溫度等。當監控報警器有報警信息時，啟動繼電器。

　　JB-QB-OT6010監控探測器帶有4路剩余電流互感器和4路溫度傳感器，可以直接顯示探測電流值和溫度值，無需占用大的設備場地，節省消防設備成本，節約電力能源，監控探測器采用儀表安裝方式。
二、JB-QB-OT6010電氣火災監控探測器技術參數

　　1、探測器既可以聯網應用，也可獨立工作（具有漏電/溫度檢測和報警功能，報警時能自動切斷被監控電路，即具有繼電器輸出功能）。

　　2、探測器與監控設備通過RS485兩總線通訊。

　　3、探測器采用LCD顯示。A.工作狀態顯示：剩余電流報警動作值/溫度顯示。B.設置顯示：顯示靈敏度設置值/本機地址/離線、在線狀態。C.自檢狀態顯示。

　　4、通訊介質：屏蔽雙絞線，無中繼通訊距離：≤1.2km。

　　5、電流回路容量≤1000A。

　　6、工作電源：AC220/50Hz。功耗≤5W。

　　7、剩余電流互感器：外置開合式或閉合式剩余電流互感器（定制）。

　　8、額定漏電報警動作電流:50mA～1000mA，連續可調。

　　9、溫度檢測：實時溫度顯示，測量范圍-20～150℃，動作范圍55～140℃，報警溫度設定值連續可調。
三、JB-QB-OT6010電氣火災監控探測器功能特性

　　1、故障報警

　　當電氣火災探測器檢測到互感器及溫度傳感器的傳輸線或其自身發生故障時，相應通道的指示燈點亮，并發出斷斷續續故障報警聲音，當故障排除后，故障報警自動解除。

　　2、電氣火災報警

　　當電流探測器或溫度探測器采樣到的數值大于等于火災報警閾值時，探測器經識別判定為電氣設備異常，可能會發生火災時，探測器發出報警信號，點亮報警指示燈，發出報警音響，對應的繼電器動作，即1-4路電流互感器報警啟動J1-J4，1-4路溫度傳感器報警也啟動J1-J4繼電器。

　　3、網絡功能

　　JB-QB-OT6010電氣火災監控探測器與監控設備通過RS485兩總線通訊。

　　4、顯示功能

　　工作狀態顯示：剩余電流報警動作值/溫度顯示。設置顯示：顯示靈敏度設置值/本機地址/離線、在線狀態。自檢狀態顯示。

　　5、設定功能

　　登記功能：設定電流傳感器或溫度傳感器是否在線。

　　報警閾值設定：可通過面板上的功能鍵來設定探頭相應的火災報警閾值。

　　本機地址設定：可通過面板上的功能鍵來設定探測器地址，設定范圍為1至63。

　　6、消音功能

　　當發生火災報警或故障報警時，可用來消除音響。

　　7、復位功能

　　復位消音指示燈以及所有的報警和故障信號。

　　8、繼電器輸出

　　當電流探測器發出火災報警信號后，繼電器自動啟動輸出。

　　9、自檢功能

　　檢查面板所有顯示器件與聲響器件。
